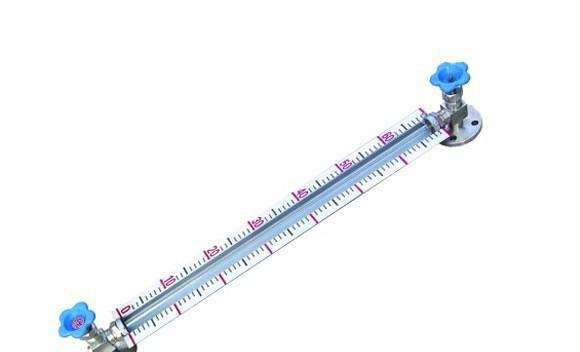

RD-HG型玻璃管液位計介紹：

該產品是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

特點

1、直接式儀表，讀數準確。

2、結構簡單，維修方便。

3、經久耐用。

結構原理

儀表上下閥都裝有PN1.6MPa，DN20/DN25/DN50的法蘭。通過焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。

儀表兩端均裝有針形閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

主要技術參數

測量范圍（安裝中 心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm

工作壓力：≤1.6MPa

法蘭材質：碳鋼、不銹鋼、PP

工作溫度：≤100℃（高于100℃也可非標定作）

連接法蘭標準：HGJ46-91 PN1.6 DN20突面（也可由用戶自定義）

其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

伴熱蒸汽壓力：≤0.6MPa

蒸汽夾套接頭：G1/2”外螺紋

鋼球自封壓力：≥0.2MPa

安裝中 心距L和標尺刻度L1的關系：
